一、大幅面龙门激光切割机简介
1、龙门激光切割机是一种稳定快速的、龙门结构形式的新型激光切割机，切割工作台与主机分离，工作台不会被切割热变形，不影响机床精度。
2、整个龙门激光切割机的机架采用优质板材整体加荆焊接经热处理退火去应力和精密加工处理，纵向传动采用高精度精磨导轨、横向采用精密直线导轨。柔性的纵向轨道可以根据用户现场按需延长，突破了传统激光台面尺寸的限制。
3、成熟的龙门激光切割机NC数控系统可控制气体的压力、流量等，加快了加工效率；配置智能化的编程软件，具有共边切割、优化套料排料、高效穿孔、尖角处理等功能。
4、该龙门激光切割机搭载成熟的光纤激光器，电光转换率好，不需要采用激光发生气体，节能环保，完美切割各种金属板材的同时，可配置集尘处理系统有效降低切割烟尘危害。
二、大幅面龙门激光切割机应用特点
1、大幅面龙门激光切割机板焊型承梁结构设计，开放性好。
2、无惧超大板料加工，极佳的材料利用率。
3、干式切割台采用分体式设计，材料对床身近乎0冲击（选配随动式抽风除尘）。
4、大幅面激光切割机切割区域安&全防护护帘（选配光幕防护）。
5、广泛应用于工程机械、铁塔机车、造船、轨道交通等制造行业。
6、大幅面激光切割机适用于不锈钢、碳钢、合金钢等金属材料。
三、大幅面龙门激光切割机技术参数
加工范围：12m X3m,15m X3.5m,18m X4m,24mX4.5m或定制（如6X30米有效）；
切割厚度：4-100mm 根据行业应用；
激光器：光纤激光器 IPG、Raycus、FEIBO、Reci、创鑫等相关品牌；
激光器功率：6000W,12000W,20000W,30000W（定制）；
控制系统CNC:EtherCAT总线控制系统或定制激光系统；
套料软件:西班牙LATKE 以色列CNCKAD；
激光切割头:1组激光头或多组（定制）；
运行速度:20-30m/min（定制）；
加速度:0.5-1G；
定位精度:±0.10mm；
重复定位精度:±0.10mm；
切口质量:垂直度约1度，表面光滑，几乎无刮渣，几乎不打磨，具有较佳的可焊性；
可选工艺:辅助管材切割、等离子+激光2用切割、火焰+激光2用切割、除尘系统；
大幅面激光切割机用户负责部分:初级能源及其边接线、初级供气、抽风除尘装置、空调房、消耗件等。

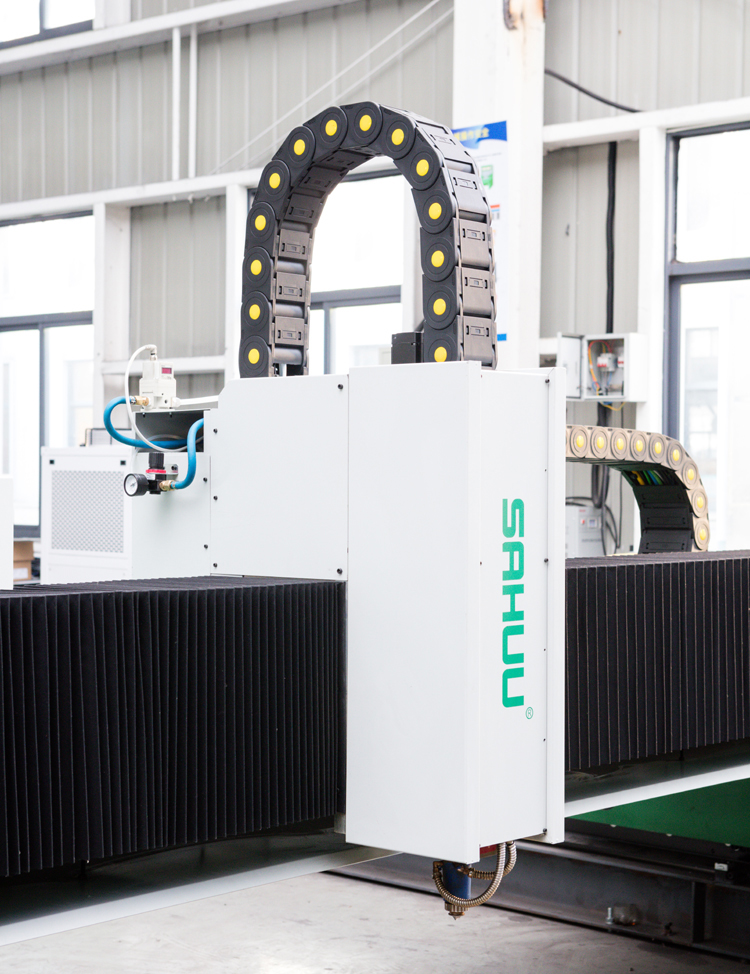

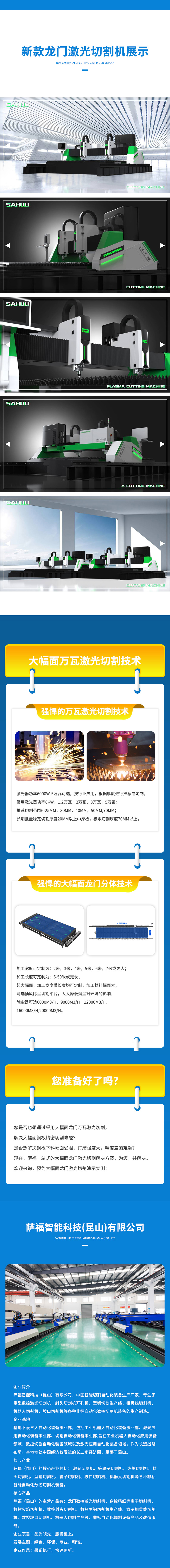

四、萨福大幅面重型龙门激光切割机典型照片：
五、控制方案
萨福大幅面龙门激光切割机采用极具优势的三合一激光控制方案：
六、典型激光器搭载

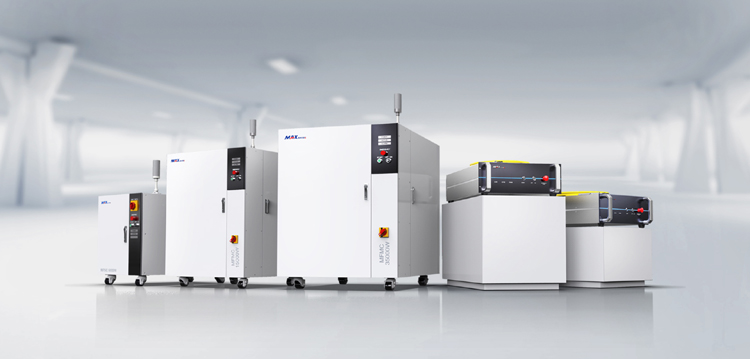

萨福龙门激光切割机可搭载6000W,12000W,2000W,30000W,40000W,50000W激光器，无惧切割厚度。

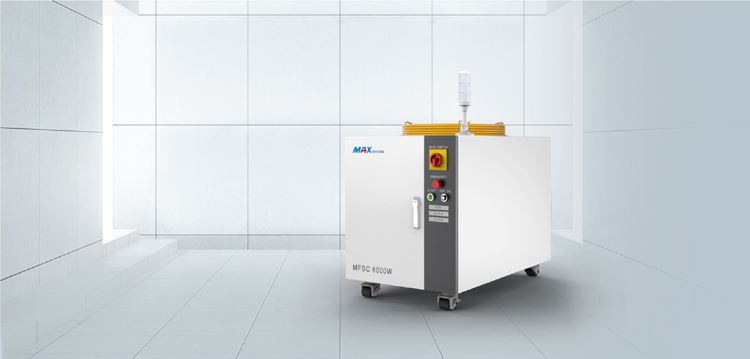

6000W 单模块连续光纤激光器是一款电光转换效率高、体积紧凑、光束质量好、免维护的高功率光纤激光器，兼顾薄板的高速切割与中厚板的亮面切割，大大提高穿孔、切割等工艺质量。主要针对3-20mm厚板材进行品质切割。

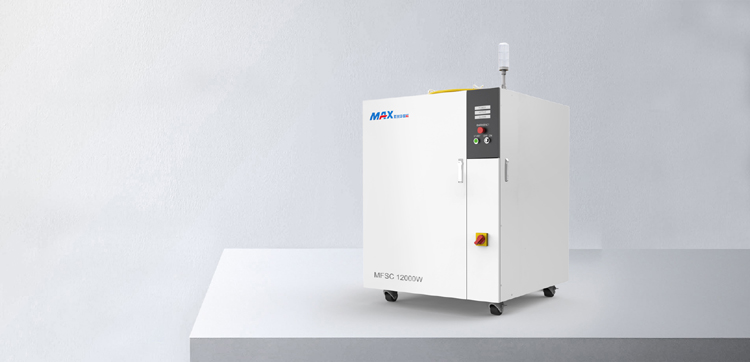

12000W单模块连续光纤激光器是一款电光转换效率高、体积紧凑、光束质量好、免维护的高功率光纤激光器，兼顾薄板的高速切割与中厚板的亮面切割，大大提高穿孔、切割等工艺质量，主要针对4-30mm厚板材进行品质切割。

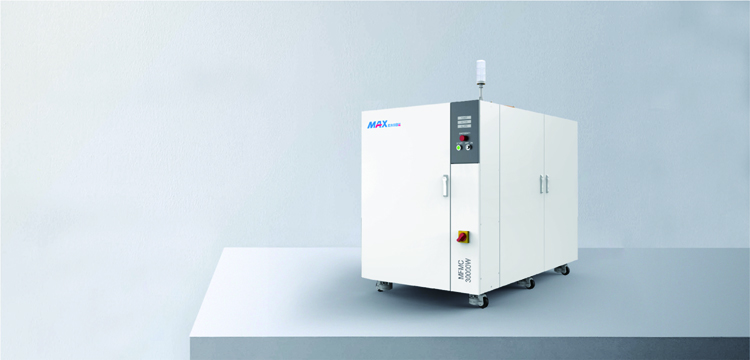

国内独创20000W-30000W， 内置高功率单模块，独特的背反光保护技术及内部模块化布局，具有高能量密度（150um 输出），在实现超高功率输出的同时，形态更小、节能省电。激光功率连续可调，电光转换效率高、拥有较高的光束质量。20000W-30000W 的推出，将大大开拓国内超厚板材切割应用市场，主要针对6-40-50mm厚度的板材品质切割。
